概述

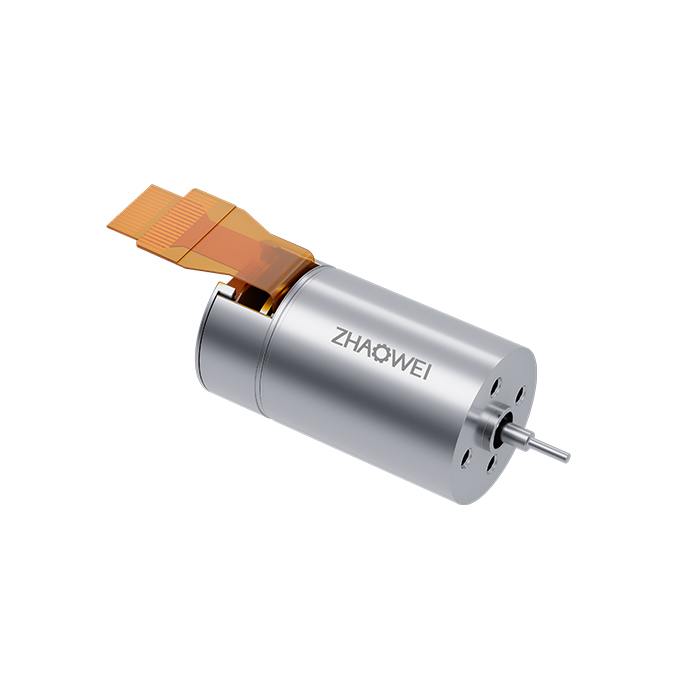

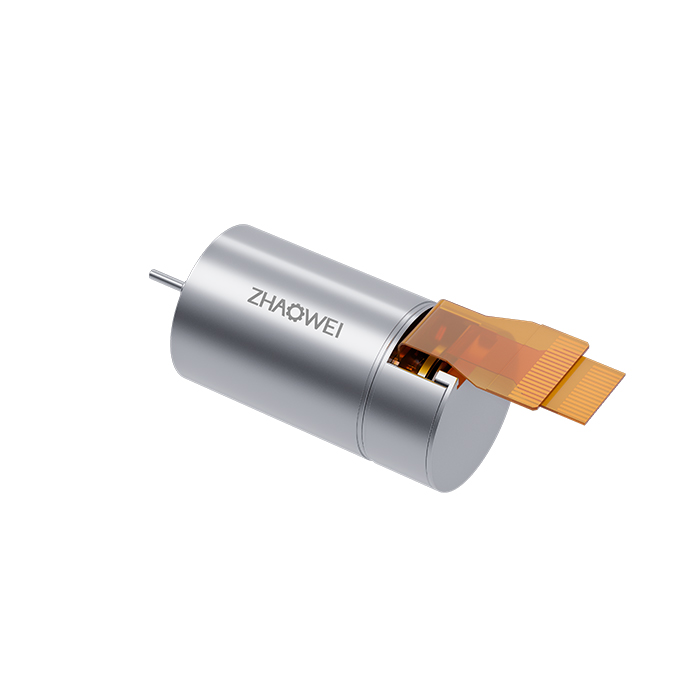

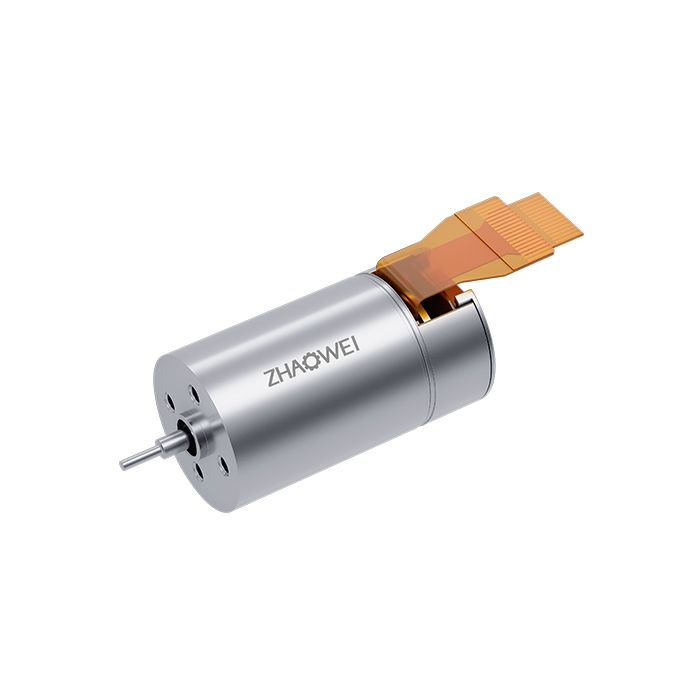

Φ16mm 無刷空心杯電機（MC四極1625）
產品型號：MC1625
直徑（mm）：16
長度（mm）：27
額定電壓（V）：12
額定轉速（rpm）：16200
堵轉轉矩（mNm）：37.9
堵轉電流（A) ：4.53
轉矩常數（mNm/A）：8.9
速度常數（rpm/V) ：1389
輸出軸直徑（mm）：1
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
| 空載轉速（rpm) |
16200 |
| 空載電流（A) |
0.1 |
| 額定轉速 (rpm) |
14460 |
| 額定轉矩(mNm) |
4.05 |
| 額定電流(A) |
0.73 |
| 堵轉轉矩(mNm) |
37.9 |
| 堵轉電流(A) |
4.53 |
| 最大效率(%) |
75.9 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
2.32 |
| 相間電感（mH） |
0.078 |
| 轉矩常數（mNm/A） |
8.9 |
| 速度常數（rpm/V） |
1389 |
| 轉速/轉矩斜度（ rpm/mNm） |
427 |
| 機械時間常數（ms） |
0.77 |
| 轉子慣量（gcm2） |
0.203 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
38.6 |
| 繞組-機殼熱阻（K/W） |
7.5 |
| 繞組熱時間常數（s） |
3.2 |
| 電機熱時間常數（s） |
210 |
| 環境溫度（℃） |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速（rpm） |
30 000 |
| 最大軸向間隙（mm） |
< 2.5 N? 0 |
| ?4.7 N > 2.5 N? 0.05（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2.5 |
| 最大允許安靜態裝力（N） |
4.7 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
10 |
*注：以上具體參數可根據客戶要求定制。
-
