概述

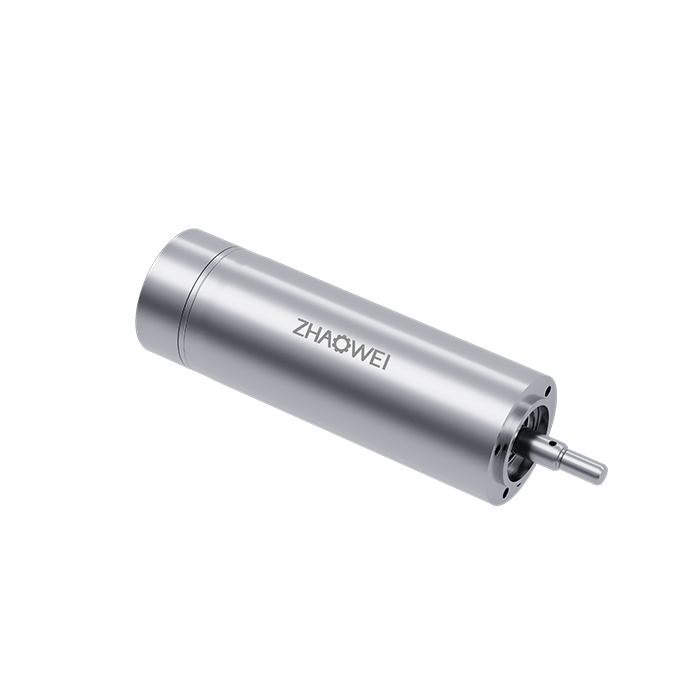

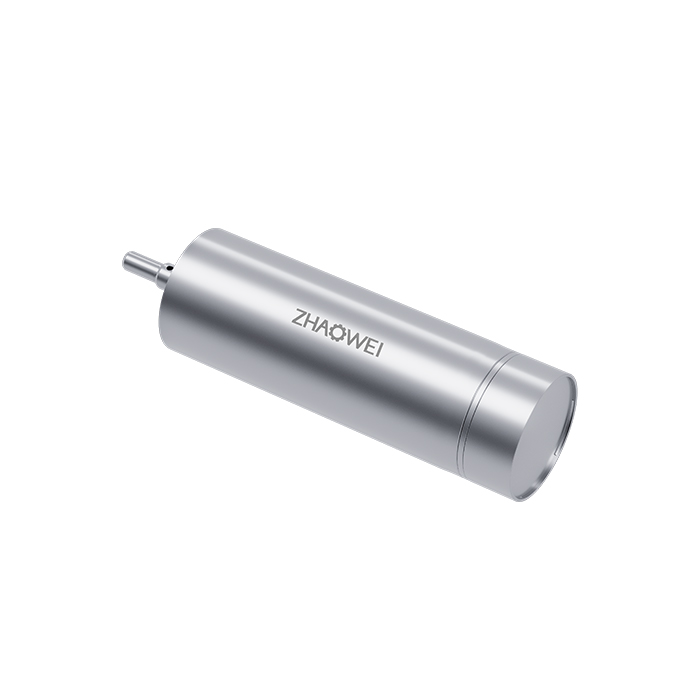

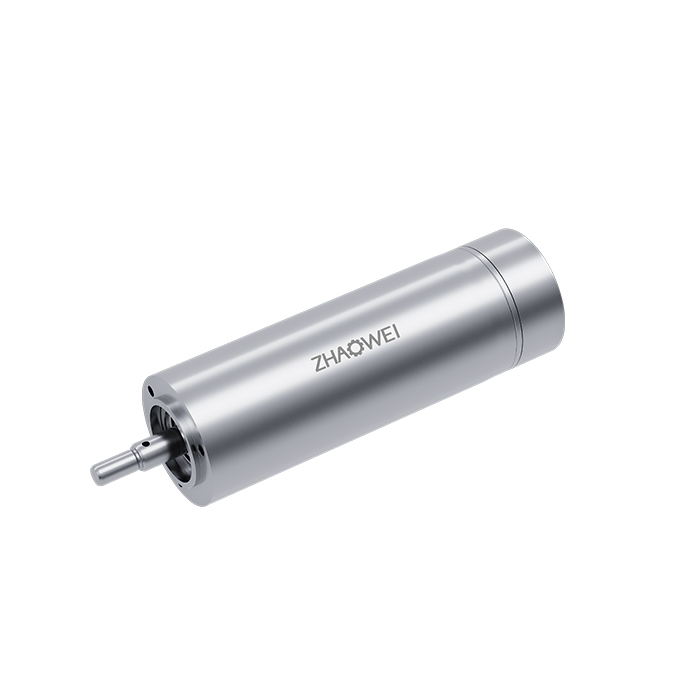

Φ19mm無刷空心杯電機（MC1958）
產品型號：MC1958
直徑（mm）：19
長度（mm）：58
額定電壓（V）：36
額定轉速（rpm）：54400
堵轉轉矩（mNm）：447
堵轉電流（A) ：71.6
轉矩常數（mNm/A）：6.3
速度常數（rpm/V) ：1515
輸出軸直徑（mm）：4
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
36 |
| 空載轉速（rpm) |
54400 |
| 空載電流（A) |
0.405 |
| 額定轉速 (rpm) |
51500 |
| 額定轉矩(mNm) |
23.9 |
| 額定電流(A) |
4.21 |
| 堵轉轉矩(mNm) |
447 |
| 堵轉電流(A) |
71.6 |
| 最大效率(%) |
85.6 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
0.473 |
| 相間電感（mH） |
0.054 |
| 轉矩常數（mNm/A） |
6.3 |
| 速度常數（rpm/V） |
1515 |
| 轉速/轉矩斜度（ rpm/mNm） |
121.7 |
| 機械時間常數（ms） |
10.13 |
| 轉子慣量（gcm2） |
9.32 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
/ |
| 繞組-機殼熱阻（K/W） |
/ |
| 繞組熱時間常數（s） |
/ |
| 電機熱時間常數（s） |
/ |
| 環境溫度（℃） |
?? -20…+125 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速（rpm） |
80?000 |
| 最大軸向間隙（mm） |
< 3 N? 0 |
| ?12 N > 3 N??0.1（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
3.2 |
| 最大允許安靜態裝力（N） |
29 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
15 |
*注：以上具體參數可根據客戶要求定制。
-
